  一、組態王與A5 PLC的連接設置
  正航A5 PLC支持MODBUS-RTU和自由口通訊協議。

  如果您需要使用組態王組態軟件與A5 PLC連接，可以使用MODBUS-RTU或自由口通信與A5 PLC連接，本文介紹如何使用MODBUS-RTU通信協議與組態王連接。

  ⑴A5 PLC的設置—默認為MODBUS-RTU從機

  正航A5系列PLC（以下簡稱A5）有1~2個RS232/RS485通訊口，無需任何設置，默認為MODBUS-RTU從機，可直接使用MODBUS-RTU通訊協議直接訪問。

  A5通訊口的默認設置如下：

  MODBUS地址：1；波特率：9600；數據位：8位；停止位：1位；校驗位：無校驗。

  若您沒有對A5的通訊進行任何設置，則可以直接按照上面所述的配置與A5進行通訊，此時 A5作為MODBUS從機。

  ⑵組態王的設置

  按照上面的A5默認設置，組態王里添加任何支持MODBUS-RTU協議的PLC設備即可，本文以莫迪康PLC為例，組態王的設備連接設置如下：

  1、定義組態王設備

  在組態王工程瀏覽器的系統設備欄里添加設備，例如A5位于COM1口，點擊COM1，在右邊的設備窗口里雙擊“新建”圖標，選擇：【PLC】 > 【莫迪康】 > 【Modbus(RTU)】 > 【串行】，下一步設置設備邏輯名稱，默認“新I/O設備”，這里輸入“A5PLC”。

  2、設備地址及通訊參數定義

  在接下來的設備添加配置向?qū)Ю铮x擇串口號，這里選COM1, 下一步, 設備地址設置指南，這里設置地址為1. 再下一步通信參數里，嘗試恢復間隔時間和最長恢復時間保持默認值即可。

  這樣組態王的設備設置就算OK。

  ⑶組態王的數據詞典設置

  本文以訪問A5的VW0變量為例，選擇工程瀏覽器左側大綱項“數據庫\數據詞典”，在工程瀏覽器右側用鼠標左鍵雙擊“新建”圖標，彈出“變量屬性”對話框，在“變量名”處輸入變量名，如：VW0；在“變量類型”處選擇變量類型如： IO整數；在“連接設備”中選擇先前定義好的IO設備：A5PLC；在“寄存器”中定義為：40001；在“數據類型”中定義為：SHORT類型。其它屬性目前不用更改，單擊“確定”即可。

  以上設置設置好后，就可以在組態王的畫面中連接調用了。

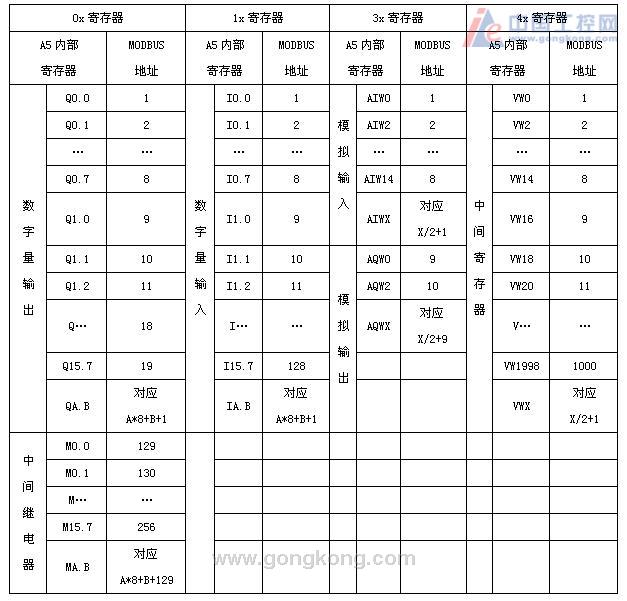

  關于寄存器定義，A5 PLC的寄存器定義如下：

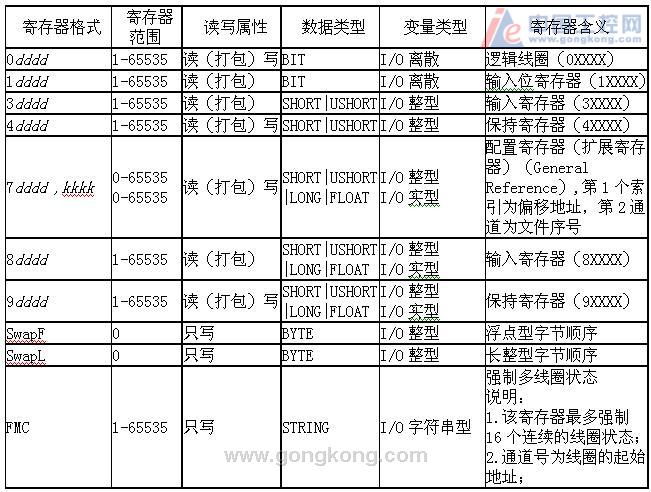

  組態王中寄存器列表如下：
