正航A5/CN系列PLC基本程序設計范例六
發布時間: 2012.08.16

摘要]：停車場檢票口為單車道，通過交通控制指示燈，保證在任何時刻只有一輛車通過，避免進入停車場的車和離開停車場的車發生“撞車”事故。
1 - 6
互鎖控制回路

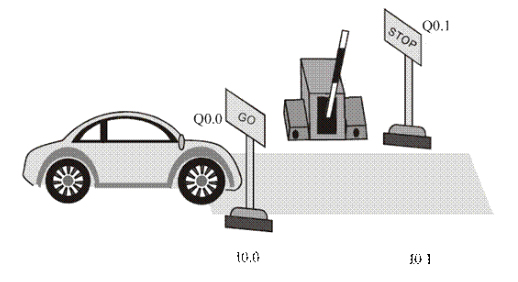

【控制要求】停車場檢票口為單車道，通過交通控制指示燈，保證在任何時刻只有一輛車通過，避免進入停車場的車和離開停車場的車發生“撞車”事故。
【元件說明】

PLC軟元件?	說明
I0.0	汽車進入停車場傳感器，當有汽車進入時，I0.0 狀態為On
I0.1	汽車離開停車場傳感器，當有汽車進入時，I0.1 狀態為On
Q0.0	汽車進入停車場指示燈（On 時指示”GO”，Off 時指示”STOP”）
Q0.1	汽車離開停車場指示燈（On 時指示”GO”，Off 時指示”STOP”）

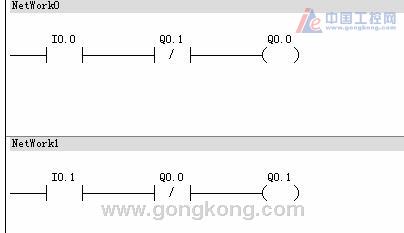

【控制程序】

【程序說明】

?停車場用兩個指示燈牌來分別指示汽車進入和離開。利用互鎖結構保證只有一個指示燈牌為“GO” 狀態，保證車輛進出正常，不會“撞車”。
?當汽車進入停車場靠近檢票欄時，I0.0（進入傳感器）為 On，Q0.0=On ，進入停車場指示燈牌指示“GO”，同時，離開停車場指示燈被關斷，指示為“STOP” ，允許汽車進入停車場，禁止汽車離開。
?當汽車離開停車場靠近檢票欄時，I0.1（離開傳感器）為On，Q0.1=On ，離開停車場指示燈牌指示“GO” ，離進入停車場指示燈牌指示“STOP” 。
