正航A5/CN系列PLC基本程序設計范例五
發布時間: 2012.08.16

[摘要]：【控制要求】?按下START 按鈕一次，吊扇運轉；按下STOP 按鈕一次，吊扇停止。 ?按下TEST 按鈕，測試吊扇電機是否運轉正常。

1- 5

自鎖控制回路

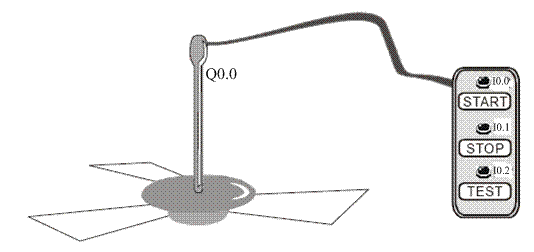

【控制要求】?按下START 按鈕一次，吊扇運轉；按下STOP 按鈕一次，吊扇停止。

?按下TEST 按鈕，測試吊扇電機是否運轉正常。

【元件說明】

PLC軟元件
PLC軟元件	說 明?
I0.0	START 按鈕，當按下時，I0.0 狀態為On
I0.1	STOP 按鈕，當按下時，I0.11 狀態為On
I0.2	TEST 按鈕，當按下時，I0.2 狀態為On
I0.3	故障信號
Q0.0	吊扇電機控制信號

【控制程序】

【程序說明】

?輕按一下START 按鈕，I0.0=On ，在沒有故障的情況下（I0.2=Off），吊扇運轉。這需通過一個自鎖電路來實現，其原理是把輸出Q0.0 拉回來當作一個輸入條件來實現，避免了為讓吊扇運轉而一直按著START 按鈕。

?按下STOP 按鈕，I0.1=On，Q0.0=Off ，吊扇停止運轉。

?當故障發生（I0.2=On），Q0.0=Off ，吊扇停止運轉。

?按下TEST 按鈕，I0.2=On ，在吊扇無故障（I0.3=Off ）情況下，Q0.0=On ，吊扇運行；松開TEST 按鈕，吊扇即停止運行，達到測試吊扇電機是否正常的目的。
