- 全自動洗衣機PLC控制
- 發布時間: 2013.02.27
- 本文介紹了由PLC直接控制全自動洗衣機， 做到只需人工作出幾個選擇， PLC通過程序控制輸出信號來控制全自動洗衣機的運行，以調整不同模式下不同工作方式。
一、系統構成
由PLC通過水位的定量，來選擇注水多少，然后根據人工的選擇來對電動機的正反轉、轉動時間和次數進行操控。
二、系統控制要求
1.使用操作順序是：接通電源，打開水龍頭，將衣服放入洗衣桶內，加入適量洗衣粉、關上門蓋、選擇水位、選擇洗滌方式、按起動鍵，則洗衣機即按規定程序自動完成洗滌全過程。
2.水位調節旋鈕有高、中、低3種水位可供選擇。
3.洗滌方式開關有通常和柔和2種方式可供選擇。
a、在通常洗滌方式時，電動機工作流程是：
正轉27s→停轉3s→反轉27s→停轉3s→正轉27s→……，循環工作；
b、在柔和洗滌方式時，電動機工作流程是：
正轉3s→停轉7s→反轉3s→停轉7s→正轉3s→……，循環工作
4.洗衣同期選擇開關有標準和經濟2種方式可供選擇。
a、在標準方式時，洗衣過程是：
洗滌12min→漂洗（清洗）2min→漂洗（清洗）2min→脫水5min；
b、在經濟方式時，洗衣過程是：
洗滌6min→漂洗（清洗）2min→脫水3.5min
三、系統流程圖

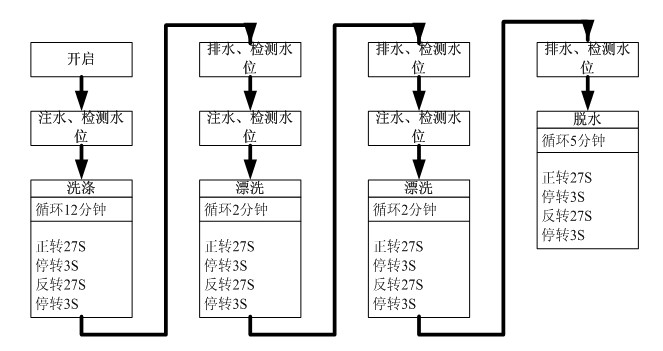

1、標準方式

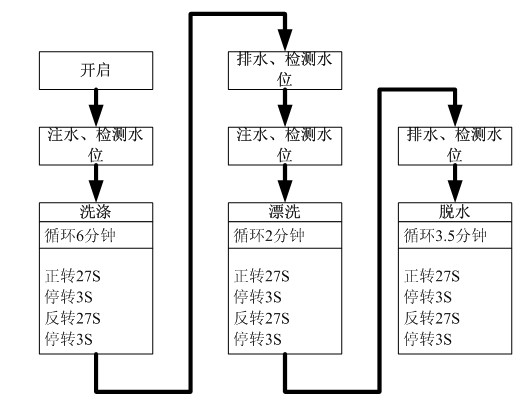

2、經濟方式
3、手動脫水
以上均為通常洗滌模式下的流程，若是柔和洗滌模式下，只需將正反轉以及停轉時間改為3秒和7秒。如：柔和洗滌模式下的漂洗
四、系統配置
系統PLC是由正航A5系列配置，由于系統數字量點數為10進6出，所以選用CPU：A5-CPU224-DT；選用接近開關采集水位信號。
| 輸入點： | 輸出點： |
| 啟動 | I0.0 | 啟動洗衣機 | Q0.0 |
| 停止 | I0.1 | 進水閥 | Q0.1 |
| 高水位 | I0.2 | 正轉 | Q0.2 |
| 中水位 | I0.3 | 反轉 | Q0.3 |
| 低水位 | I0.4 | 排水 | Q0.4 |
| 排空檢測 | I0.5 | 報警 | Q0.5 |
| 高水位檢測 | I0.6 | | |
| 中水位檢測 | I0.7 | | |
| 低水位檢測 | I1.0 | | |
| 手動脫水 | I1.1 | | |
| 通常 | I1.2 | | |
| 柔和 | I1.3 | | |
| 標準 | I1.4 | | |
| 經濟 | I1.5 | | |
